非常好的抗高溫特性是水玻璃顯著的性能優(yōu)勢。其固化后形成的硅氧鍵結(jié)構(gòu)具有很高的熱穩(wěn)定性，在 200℃以上的高溫環(huán)境中仍能保持結(jié)構(gòu)完整，當溫度升至 800℃時才開始逐漸分解。這種特性使其成為防火材料的理想選擇，在火災(zāi)發(fā)生時不會像有機材料那樣迅速軟化燃燒，反而會形成一層堅硬的硅質(zhì)外殼，有很好的阻隔熱量傳遞。在防火涂料中加入水玻璃成分后，涂層遇火會形成膨脹發(fā)泡的隔熱層，能將鋼材等基材的升溫速度延緩 50% 以上，顯著提升構(gòu)件的耐火下限。這一特性使其在高溫工業(yè)窯爐、防火門窗等領(lǐng)域得到廣泛應(yīng)用。
非常強的粘結(jié)性能讓水玻璃成為理想的無機膠黏劑。它能與水泥、砂石、玻璃、陶瓷等多種無機材料形成牢固的化學(xué)鍵結(jié)合，粘結(jié)強度可達 3-5MPa。在建筑領(lǐng)域，水玻璃常被用作混凝土的速凝劑和增強劑，摻入混凝土后能加速硅酸鹽水化反應(yīng)，使混凝土早期強度提升 30% 以上。在耐火材料生產(chǎn)中，水玻璃作為結(jié)合劑能將耐火骨料緊密粘結(jié)，制成的耐火磚抗壓強度高、抗熱震性好，可承受 1500℃以上的高溫反復(fù)作用。其粘結(jié)性能還具有良好的耐水性，固化后的粘結(jié)層在長期浸泡環(huán)境下仍能保持強度穩(wěn)定。
優(yōu)異的密封與滲透性能拓展了水玻璃的應(yīng)用場景。水玻璃溶液具有良好的流動性和滲透性，能深入到材料的細微孔隙中，固化后形成致密的硅酸凝膠結(jié)構(gòu)，很好的堵塞滲漏通道。在建筑水處理中，將水玻璃與氯化鈣溶液交替注入混凝土縫隙，兩種溶液反應(yīng)生成的硅酸鈣凝膠能快速填充孔隙，達到止水密封的效果。在土壤加固工程中，水玻璃通過高壓注漿滲透到土壤顆粒間，固化后可使土壤抗壓強度提升 2-3 倍，同時降低滲透性，常用于基坑支護和地基加固。這種密封性能在冷庫、糧倉等需要嚴格密封的場所尤為重要，能很好的阻止氣體和水分滲透。的化學(xué)穩(wěn)定性使水玻璃適應(yīng)多種復(fù)雜環(huán)境。作為無機材料，水玻璃具有出色的耐化學(xué)腐蝕性，對酸（氫氟酸除外）、堿、鹽等介質(zhì)均有良好的抵抗能力。在防腐工程中，水玻璃耐酸砂漿被廣泛用于化工車間地面、酸洗槽等設(shè)施的防腐蝕處理，其使用壽命可達 10 年以上。在低溫環(huán)境下，水玻璃不會像有機材料那樣發(fā)生脆化，在 - 30℃的低溫環(huán)境中仍能保持結(jié)構(gòu)穩(wěn)定，這一特性使其成為冷庫、冷鏈設(shè)施等低溫環(huán)境的理想材料。同時，水玻璃不含有機揮發(fā)物，不會釋放有毒氣體，具有良好的節(jié)能性能，符合現(xiàn)代綠色材料的發(fā)展要求。
可調(diào)可控的性能參數(shù)賦予水玻璃靈活的應(yīng)用空間。水玻璃的性能可通過模數(shù)（二氧化硅與氧化鈉的摩爾比）進行調(diào)控，模數(shù)在 1.5-3.5 之間的水玻璃各有不同特性：低模數(shù)水玻璃（1.5-2.5）粘結(jié)性強、易溶于水，適合作為膠黏劑和速凝劑；高模數(shù)水玻璃（2.6-3.5）則具有很好的抗高溫性和抗水性，適用于防火材料和防腐工程。通過調(diào)整水玻璃的濃度和固化劑種類（如氟硅酸鈉、硫酸鋁等），可準確控制其固化速度和性能，滿足不同施工場景的需求。這種可調(diào)節(jié)性使水玻璃能夠適應(yīng)從快速修補到長效防護的各種應(yīng)用需求。
水玻璃的這些核心特性，使其從古代的膠粘劑、防腐劑，發(fā)展成為現(xiàn)代工業(yè)中不可或缺的材料。在防火沒有風(fēng)險領(lǐng)域，它是構(gòu)建防火屏障的關(guān)鍵成分；在建筑工程中，它是提升結(jié)構(gòu)強度和耐久性的很好的助劑；在綠色領(lǐng)域，它作為無機材料減少了揮發(fā)性有機物排放。隨著材料改性技術(shù)的發(fā)展，通過納米復(fù)合、有機 - 無機雜化等手段，水玻璃的性能還在不斷優(yōu)化升級。未來，這種古老而又年輕的材料，將繼續(xù)憑借其不一樣的特性，在更多新興領(lǐng)域綻放光彩，為材料科學(xué)的發(fā)展貢獻力量。
以上內(nèi)容來源于網(wǎng)絡(luò)，如有侵權(quán)請聯(lián)系刪除！
一、技術(shù)突破的核心：原材料、設(shè)備與工藝的協(xié)同優(yōu)化
1. 原材料的精細化選擇
石英砂作為核心原料，其SiO?含量和Fe?O?雜質(zhì)直接決定水玻璃的純度。傳統(tǒng)工藝使用玻璃砂尾砂，而高 端制備需采用光伏玻璃用砂尾砂或經(jīng)水洗、除鐵的精砂。例如，某企業(yè)選用SiO?含量≥98%、Fe?O?含量≤370mg/L的石英砂，通過配比計算確保產(chǎn)品Fe?O?≤200mg/L。燒堿方面，高濃度液堿（如Na?O濃度150-240g/L）可提升反應(yīng)速率和模數(shù)，同時減少冷凝水對配方的影響。
2. 設(shè)備材質(zhì)的升級與功能化設(shè)計
傳統(tǒng)濕法工藝使用16MnR鋼反應(yīng)釜和碳鋼儲罐，易因磨損、銹蝕引入鐵離子。新型工藝采用304全不銹鋼反應(yīng)釜（厚度25mm），配套進料管、進汽管、排氣管分設(shè)設(shè)計，并采用填料密封和變頻攪拌系統(tǒng)，減少金屬離子污染。過濾環(huán)節(jié)突破單一板框壓濾的局限，引入“板框壓濾+精密過濾”雙級系統(tǒng)：一 級采用1000型或1250型程控自動液壓廂式壓濾機，二級使用WBL-60泡花堿過濾機，配合珍珠巖助濾劑（孔隙率80%-90%），可截留1μm以下超微顆粒，使水不溶物降至0.2%以下。
3. 工藝控制的精 準化
配料與充汽優(yōu)化：石英砂含水率偏差會導(dǎo)致配方失準，需通過重量傳感器實時監(jiān)測并調(diào)整投料量。充汽階段需控制蒸汽壓力從0升至0.7MPa的時間≤30分鐘，避免冷凝水稀釋堿液，影響反應(yīng)效果。
反應(yīng)條件創(chuàng)新：傳統(tǒng)濕法需高溫高壓（如155℃、5小時）制備低模數(shù)水玻璃，而新型工藝通過添加活化劑（如羥基氯化銨和層狀硅酸鈉），將反應(yīng)溫度降至130-145℃、時間縮短至2-4小時，同時實現(xiàn)模數(shù)2.5-3.6的可調(diào)控制。例如，某企業(yè)按SiO?:Na?O摩爾比3.5投料，添加0.08%羥基氯化銨和0.08%層狀硅酸鈉，在145℃下反應(yīng)3小時，制得模數(shù)3.48、Fe?O?含量0.016%、水不溶物0.18%的高純水玻璃。
二、技術(shù)應(yīng)用的行業(yè)價值與經(jīng)濟效益
1. 拓寬高 端應(yīng)用領(lǐng)域
低鐵、低水不溶物水玻璃可替代傳統(tǒng)產(chǎn)品，用于電子級硅溶膠、高純白炭黑、超白玻璃等高 端制造。例如，以該水玻璃為原料制備的低鐵白炭黑，可顯著提升輪胎的耐 磨性和燃油效率；在超白玻璃生產(chǎn)中，其高純度可降低自爆率，提升光伏組件轉(zhuǎn)換效率。
2. 降低生產(chǎn)成本與能耗
新型濕法工藝通過活化劑添加和熱量循環(huán)利用，將能耗降低30%以上。以年產(chǎn)1萬噸水玻璃為例，傳統(tǒng)干法需耗電1200萬kWh，而新型濕法僅需800萬kWh，同時減少廢氣排放90%，符合“雙碳”目標要求。
3. 推動產(chǎn)業(yè)標準化與規(guī)?；?br /> 該技術(shù)已形成完整的工藝包，包括石英砂均質(zhì)化處理、反應(yīng)釜智能控溫、雙級過濾系統(tǒng)等模塊，可快速復(fù)制至河北、山東、湖南等地。某企業(yè)投產(chǎn)后，產(chǎn)品合格率從75%提升至98%，模數(shù)波動范圍縮小至±0.1，滿足國 際客戶對批次穩(wěn)定性的要求。
三、未來展望：智能化與綠色化并行
隨著AI優(yōu)化控溫曲線、生物質(zhì)硅源（如稻殼灰）替代石英砂等技術(shù)的突破，低鐵、低水不溶物水玻璃制備將向更低能耗、更高純度方向發(fā)展。例如，德 國BASF試驗數(shù)據(jù)顯示，AI控制可使反應(yīng)溫度波動降低50%，模數(shù)標準差縮小至0.05；而稻殼灰中90%的無定形SiO?，可進一步降低原料成本20%。這些創(chuàng)新將助力中 國水玻璃行業(yè)在全 球高 端市場占據(jù)主導(dǎo)地位。
以上內(nèi)容來源于網(wǎng)絡(luò)，如果侵犯了您的權(quán)益請聯(lián)系刪除！
耐熱性能：水玻璃耐熱工業(yè)爐襯具有較好的熱穩(wěn)定性。例如，水玻璃耐熱混凝土經(jīng)850℃加熱后進行空冷，冷熱循環(huán)15次后，耐壓強度并未降低。水玻璃中的主要成分正硅酸鈉（Na?O·SiO?）熔點1089℃，二硅酸鈉（Na?O·2SiO?）熔點874℃，在高溫條件下能長時間保持穩(wěn)定，不易熔化或蒸發(fā)，可用于高溫工藝中，如爐具、爐墻、爐管等的涂層，起到保護和隔熱的作用。
強度變化規(guī)律：在溫度低于500℃時，由于水玻璃凝固體薄膜在受熱后越來越緊密地包裹著骨料、粉料，并使其緊密結(jié)合，因此強度一直平穩(wěn)上升。溫度在700 - 900℃時，由于水玻璃水泥石中產(chǎn)生了某些燒結(jié)作用，冷壓強度提高較多。隨著溫度不斷升高，燒結(jié)作用不斷增強，冷壓強度也不斷提高。
抗水性：水玻璃耐熱混凝土經(jīng)較長時間養(yǎng)護后，具有一 定的抗水性，偶然遇流動水，對強度不會產(chǎn)生明顯的影響。不過，水玻璃耐火混凝土是氣硬性材料，養(yǎng)護時不能澆水，因為在水作用下水玻璃被浸析、溶解，脫水困難，強度也不能提高。
干縮問題：水玻璃耐熱混凝土存在的大問題是干縮值比較大，一般比普通混凝土干縮值要大1 - 3倍，所以在大型工業(yè)爐中采用它時，應(yīng)考慮采取適當措施。
二、水玻璃耐熱工業(yè)爐襯的養(yǎng)護措施
施工環(huán)境要求：在溫度低于5℃時，水玻璃與氟硅酸鈉間的化學(xué)反應(yīng)幾乎完 全停止，耐熱混凝土很難凝結(jié)和硬化；而溫度高于25℃時，凝結(jié)過快，不易施工。因此，施工環(huán)境溫度一般應(yīng)控制在15 - 25℃。
養(yǎng)護方式：水玻璃耐熱混凝土屬氣硬性耐火材料，一般在溫度為15 - 25℃的條件下，自然養(yǎng)護（干燥的養(yǎng)護場地自然存放）3 - 7d即可。不允許在水中或潮濕條件下養(yǎng)護，也不允許在養(yǎng)護期間用水噴淋混凝土。成型后約4 - 8h即可脫模，脫模后放在大于30 - 40℃干燥環(huán)境中養(yǎng)護或經(jīng)高溫空氣干燥。
施工時間控制：水玻璃耐熱混凝土自拌制至澆注完畢的時間，應(yīng)不超過30min，以保證混凝土的性能。
烘烤處理：水玻璃耐火混凝土在使用前，要緩慢烘烤以排除混凝土中的水分，增加強度。
配合比控制：配制混凝土?xí)r，水玻璃用量一般為骨料和粉料總質(zhì)量的13% - 16%，水玻璃的模數(shù)一般為2.4 - 3.0，相對密度為1.3 - 1.4。水玻璃的黏度隨相對密度的提高而增加，同樣也隨模數(shù)的提高而增加。為加速凝結(jié)和硬化，需要加入促凝劑 - 氟硅酸鈉，氟硅酸鈉的用量一般為水玻璃質(zhì)量的10% - 12%。
以上內(nèi)容來源于網(wǎng)絡(luò)，如果侵犯了您的權(quán)益請聯(lián)系刪除！
一、工藝特性
操作簡便與高 效：水玻璃砂工藝操作簡便，技術(shù)和操作容易掌握，造型、制芯操作簡便，生產(chǎn)效率高。無論是大量生產(chǎn)還是單件小批生產(chǎn)，水玻璃砂工藝都能適應(yīng)，且適用于各種大小型、芯的制作。
硬化速度快：水玻璃砂硬化速度快，型芯緊實后吹入CO?氣體幾秒到幾分鐘就可以硬化，型芯無需進窯烘干，大大縮短了生產(chǎn)周期。
鑄件質(zhì)量高：水玻璃砂制作的砂型（芯）尺寸精度高，鑄造缺陷少，鑄件質(zhì)量大大提高。其退讓性好，避免了樹脂砂生產(chǎn)鑄鋼件時可能產(chǎn)生的熱裂紋缺陷。
二、環(huán) 保性
無 污染：水玻璃砂以無機粘結(jié)劑為主，不會產(chǎn)生鑄造氣體和污染，對環(huán)境友好。與有機粘結(jié)劑相比，水玻璃砂在混砂、造型澆注、舊砂再 生等過程中可以做到清潔化生產(chǎn)。
舊砂再 生潛力：盡管傳統(tǒng)水玻璃砂舊砂再 生存在困難，但隨著技術(shù)的進步，如改性水玻璃粘結(jié)劑的使用，舊砂再 生回用已成為可能。改性水玻璃砂工藝可減少水玻璃加入量，提高舊砂再 生率，降低環(huán)境污染。
三、成本效益
原材料來源廣、價格低：水玻璃砂的原材料來源廣泛，價格相對較低，有助于降低生產(chǎn)成本。
設(shè)備投資少：水玻璃砂工藝對生產(chǎn)設(shè)施沒有特 殊要求，可采用傳統(tǒng)混砂設(shè)備，其他工序也不需增添專 用設(shè)備，降低了設(shè)備投資成本。
生產(chǎn)效率高：由于水玻璃砂硬化速度快，生產(chǎn)周期短，因此生產(chǎn)效率高，有助于降低單位產(chǎn)品的生產(chǎn)成本。
四、應(yīng)用靈活性
適應(yīng)多種鑄造方式：水玻璃砂工藝適用于各種傳統(tǒng)的砂型鑄造生產(chǎn)方式，包括手工操作的二氧化碳吹氣硬化工藝和大規(guī)模機械化流水線的自硬砂工藝。
適用于多種鑄件生產(chǎn)：水玻璃砂工藝不僅適用于鑄鋼件的生產(chǎn)，還適用于鑄鐵件、有色合金鑄件等多種鑄件的生產(chǎn)。其鑄件質(zhì)量并不遜色于樹脂砂工藝，且在某些方面更具優(yōu)勢。
可與其他工藝復(fù)合：水玻璃砂工藝還可與其他工藝復(fù)合使用，如CO?吹氣硬化水玻璃—堿性酚醛樹脂砂復(fù)合工藝等，以進一步提高鑄件質(zhì)量和生產(chǎn)效率。
五、技術(shù)改進與創(chuàng)新
改性水玻璃的應(yīng)用：通過改性技術(shù)，如加入聚丙烯酰胺、改性淀粉等有機物，可以改 善水玻璃砂的造型性能、提高粘結(jié)強度、降低殘留強度等，使水玻璃砂更適用于鑄鐵和有色合金的生產(chǎn)。
物理—化學(xué)改性結(jié)合：物理改性與化學(xué)改性結(jié)合起來，能使水玻璃具有持 久的改性效果。例如，在高壓釜中加聚丙烯酰胺來改性“老化”的水玻璃，既利用了高壓釜的壓力和攪拌進行物理改性，又加入了聚丙烯酰胺進行化學(xué)改性。
以上內(nèi)容來源于網(wǎng)絡(luò)，如果侵犯了您的權(quán)益請聯(lián)系刪除！
水玻璃具有諸多優(yōu)良特性，為其在巖土工程中的應(yīng)用奠定了基礎(chǔ)。它具有良好的粘結(jié)能力，硬化時析出的硅酸凝膠能有 效堵塞毛細孔隙，防止水滲透。同時，水玻璃不燃燒，在高溫下硅酸凝膠干燥得更加強烈，強度不降反升，具備良好的耐熱性能。此外，它還具有高度耐酸性，能抵抗大多數(shù)無機酸和有機酸的作用，不過其耐堿性和耐水性較差。
水玻璃可用于地基加固，例如將模數(shù)2.5 - 3.0的水玻璃和氯化鈣溶液通過金屬管交替向地層壓入，兩種溶液發(fā)生化學(xué)反應(yīng)，析出吸水膨脹的硅酸鈣，包裹土壤顆粒并填充其空隙，阻止水分滲透，使土壤固結(jié)。這種方法能夠有 效提高地基的承載能力和穩(wěn)定性，減少地基的沉降和變形，為建筑物提供可靠的基礎(chǔ)支撐。
水玻璃可以作為灌漿材料，用于巖土工程中的灌漿施工。在灌漿工程中，采用交替灌漿方法，將水玻璃、水泥漿、氯化鈣按一 定比例和順序灌入。水玻璃 - 水泥 - 氯化鈣漿既有水玻璃 - 氯化鈣配方的可灌性好，又有水玻璃 - 水泥配方后期強度較高的優(yōu)點，抗沖能力較好，抗?jié)B性能也有顯著提高。這種灌漿方法可以填充巖土體中的裂隙和孔隙，提高巖土體的整體性和強度，增強其抗?jié)B性能。
在土壤固化方面，水玻璃與水泥、氯化鈣等配合使用，可快速凝結(jié)，在涉水工程和不穩(wěn)定地質(zhì)結(jié)構(gòu)施工中具有突出作用。它能使土壤顆粒之間形成穩(wěn)定的膠結(jié)結(jié)構(gòu)，減少土壤的孔隙率，提高土壤的密實度和強度，有 效防止地面水分的滲透，改 善土壤的工程性質(zhì)。
水玻璃還可用于防 水堵漏。當遇到地下工程或水池等場所的漏水部位時，水玻璃可以快速封堵漏水點。例如，將水玻璃與其他材料配合制成速凝防 水劑，利用其速凝作用和粘附性，摻入水泥漿、砂漿或混凝土中，用于修補、堵漏、搶修等。其凝結(jié)速度一般不超過一分鐘，能夠迅速阻止水的滲漏，減少水對工程結(jié)構(gòu)的損害。
在使用水玻璃進行巖土工程處理時，需要注意一些關(guān)鍵問題。由于水玻璃的耐堿性和耐水性較差，在應(yīng)用過程中要避免其與堿性物質(zhì)接觸，并且對于需要長期耐水的工程部位，要采取相應(yīng)的處理措施，如采用中等濃度的酸對已硬化的水玻璃進行酸洗處理，提高其耐水性。此外，水玻璃的模數(shù)、濃度等參數(shù)會影響其性能和應(yīng)用效果，在實際應(yīng)用中需要根據(jù)具體的工程條件和要求，選擇合適的水玻璃類型和配合比。
水玻璃憑借其獨 特的性能，在巖土工程的地基加固、灌漿、土壤固化和防 水堵漏等方面發(fā)揮著重要作用。隨著工程技術(shù)的不斷發(fā)展，水玻璃在巖土工程中的應(yīng)用前景將更加廣闊。
以上內(nèi)容來源于網(wǎng)絡(luò)，如果侵犯了您的權(quán)益請聯(lián)系刪除！
硅酸鈉通常以白色或灰白色的固體形態(tài)存在，也可制成液體形態(tài)。它是一種強堿性物質(zhì)，具有吸濕性，易溶于水形成透明或半透明的粘稠溶液。硅酸鈉的溶解過程不僅涉及物理上的溶解，即固體顆粒被水分子包圍并逐漸分散，還包含化學(xué)上的水合作用，即硅酸根離子和鈉離子與水分子結(jié)合形成水合離子。
1、硅酸鈉的溶解是一個動態(tài)平衡過程，包括以下幾個關(guān)鍵步驟：
離子解離：硅酸鈉固體進入水中后，硅酸根離子（SiO?2?）和鈉離子（Na?）開始從晶體結(jié)構(gòu)中解離出來。
水合作用：解離出的離子迅速與水分子結(jié)合，形成水合離子。硅酸根離子的水合過程尤為復(fù)雜，因為它涉及多個水分子與硅酸根離子表面的羥基（OH）結(jié)合，形成水合硅酸根離子。
溶解平衡：隨著溶解的進行，溶液中硅酸根離子和鈉離子的濃度逐漸升高，直至達到溶解平衡。此時，溶解速率與析出速率相等，溶液濃度保持穩(wěn)定。
2、影響硅酸鈉溶解度的因素
模數(shù)：模數(shù)是指硅酸鈉中二氧化硅與氧化鈉的摩爾比。模數(shù)越高，硅酸鈉的溶解度越低，因為高模數(shù)的硅酸鈉分子結(jié)構(gòu)更加緊密，不易被水分子滲透。
溫度：隨著溫度的升高，硅酸鈉的溶解度通常會增加。這是因為高溫加速了水分子的運動，使其更容易滲透到硅酸鈉分子內(nèi)部，破壞其結(jié)構(gòu)。
壓力：對于某些特定類型的硅酸鈉，高壓條件可能有利于其溶解。然而，這一影響通常不如溫度和模數(shù)顯著。
pH值：硅酸鈉溶液的pH值對其溶解度有重要影響。在堿性條件下，硅酸鈉更易于溶解，因為OH?離子的存在有助于破壞硅酸根離子間的氫鍵。
鹽效應(yīng)：其他鹽類的存在可能影響硅酸鈉的溶解度。例如，當溶液中存在大量Na?或Cl?等離子時，可能會通過離子間的相互作用影響硅酸鈉的溶解平衡。
雜質(zhì)：溶液中的微量雜質(zhì)，如金屬離子、有機物等，也可能對硅酸鈉的溶解度產(chǎn)生影響。這些雜質(zhì)可能通過與硅酸根離子結(jié)合形成沉淀，從而降低溶解度。
3、硅酸鈉水溶液因其獨 特的物理化學(xué)性質(zhì)，在多個領(lǐng)域有著廣泛的應(yīng)用：
建筑行業(yè)：硅酸鈉用作粘合劑、防 水劑和防火劑，在混凝土、石膏板、涂料等建筑材料中發(fā)揮著重要作用。
紡織工業(yè)：作為上漿劑，硅酸鈉能提高紗線的強度和耐 磨性，改 善織物的手感。
造紙工業(yè)：硅酸鈉用作填料和助留劑，能提高紙張的白度、強度和抗撕裂性。
日化行業(yè)：在洗滌劑中，硅酸鈉作為硬水軟化劑和pH調(diào)節(jié)劑，能有 效提高洗滌效果。
食品工業(yè)：硅酸鈉作為食品添加劑，用于調(diào)節(jié)食品的pH值、穩(wěn)定性和口感。
環(huán) 保領(lǐng)域：硅酸鈉用于廢水處理，作為絮凝劑和沉淀劑去 除懸浮物和重金屬離子，有助于環(huán)境保護。
其他應(yīng)用：硅酸鈉還廣泛應(yīng)用于陶瓷、玻璃、橡膠、皮革、制藥等行業(yè)，以及作為鉆井泥漿的添加劑等。
湖南硅酸鈉的溶解性是其物理化學(xué)性質(zhì)的重要組成部分，對硅酸鈉的應(yīng)用具有重要影響。通過深入了解硅酸鈉的溶解機制、影響因素以及實際應(yīng)用，我們可以更 好地利用這一重要化學(xué)物質(zhì)，為人類的生產(chǎn)和生活帶來更多便利和效益。
以上內(nèi)容來源于網(wǎng)絡(luò)，如果侵犯了您的權(quán)益請聯(lián)系刪除！
生產(chǎn)工藝

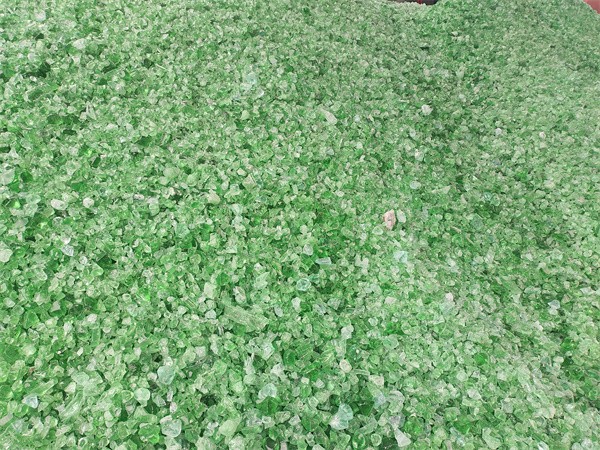

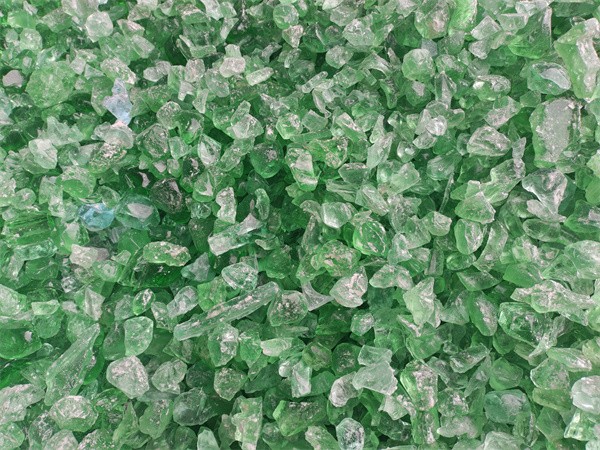

- 干法：將石英砂和純堿按比例混合，在反應(yīng)爐中加熱到1400℃左右，生成熔融狀硅酸鈉，熔料經(jīng)冷淬或凝固后粉碎，碎塊再經(jīng)溶解、過濾、濃縮，得到成品水玻璃。
- 濕法：把NaOH水溶液和石英砂加入反應(yīng)釜內(nèi)，升溫、加壓直接生成液體水玻璃，再經(jīng)過濾濃縮得到成品，該法一般適用于模數(shù)小于2.5的水玻璃生產(chǎn)。
應(yīng)用工藝
- 湖南水玻璃砂造型工藝：以鈉水玻璃為粘結(jié)劑，加入4.5%-8.0%的鈉水玻璃與純凈的人造或天然石英砂配制，還可加入膨潤土、粘土砂等改善性能，常采用CO?吹氣硬化或有機酯硬化，用于鑄鋼件等的造型制芯。
- 水玻璃鑄造工藝：在蠟?zāi)＼囬g注蠟、修邊、組數(shù)后，于制殼車間配制涂料和硬化劑，經(jīng)沾漿、上砂、硬化、風(fēng)干等多次重復(fù)操作制殼，之后在熔煉車間進行模殼焙燒、熔煉、澆注，最后在后道清理車間清砂、氣割、拋丸、打磨、防銹、檢驗入庫。
方法一：與多種礬配制速凝防 水劑
1.準備材料：硫酸銅（膽礬）、重鉻酸鉀（紅礬）、明礬（硫酸鋁鉀）、紫礬等各1份，水玻璃400份，水60份。
2.加熱溶解：將水加熱至100℃，然后將按比例稱好的前五種材料加入，繼續(xù)加熱攪拌至全部溶解。
3.冷卻混合：將溶液自行冷卻至55℃左右，再全部倒入水玻璃溶液中，隨投隨攪直至顏色一致。
4.成品：大約半小時內(nèi)即成防 水劑。這種防 水劑的凝結(jié)速度很快，一般為幾分鐘，很好是現(xiàn)配現(xiàn)用。如暫不使用，應(yīng)放入容器中密封。
方法二：與苯丙乳液混合
1.準備材料：水玻璃和50%的苯丙乳液。苯丙乳液是一種有機聚合物乳液，具有良好的耐候性和防 水性能。
2.混合攪拌：將水玻璃和苯丙乳液按一 定比例均勻混合，確保兩者充分攪拌，以達到佳的防 水效果。
3.添加添加劑：為了提高防 水劑的防 水性能，可以適量加入其他添加劑，如硅烷偶聯(lián)劑等，以增強防 水劑與基材的粘附力。
4.使用：混合后的防 水劑具有一 定的黏稠度，適用于刷涂或噴涂。使用前應(yīng)先對基材進行清潔和干燥處理，以確保防 水劑能夠均勻地附著在基材表面。
方法三：配制水玻璃砂漿
1.準備材料：液態(tài)水玻璃、?；郀t礦渣粉、砂和氟硅酸鈉。
2.混合攪拌：將上述材料按一 定比例配合成砂漿。
3..使用：將砂漿壓入磚墻裂縫中，可起到粘結(jié)和增強的作用。這種砂漿不僅具有填充和減少收縮的作用，還能與水玻璃反應(yīng)，增加砂漿的強度。
注意事項
1.在配制和使用防 水劑時，應(yīng)遵守相關(guān)的安 全操作規(guī)程，避免混合物接觸皮膚或吸入其揮發(fā)物。
2.防 水劑的性能可能受到溫度、濕度等環(huán)境因素的影響，因此在使用過程中應(yīng)注意環(huán)境條件的變化。
3.防 水劑的使用效果可能受到基材性質(zhì)、施工方法等多種因素的影響，因此在使用前應(yīng)充分了解其適用范圍和施工要求。
綜上所述，用水玻璃配制防 水劑有多種方法，可以根據(jù)具體需求和條件選擇合適的方法。
]]>
1.化工系統(tǒng)：泡花堿是制造硅膠、白炭黑、沸石分子篩、偏硅酸鈉、硅溶膠、層硅及速溶粉狀泡花堿、硅酸鉀鈉等各種硅酸鹽類產(chǎn)品的基本原料。
2.輕工業(yè)：在輕工業(yè)中，泡花堿是洗衣粉、肥皂等洗滌劑中不可缺少的原料，也是水質(zhì)軟化劑和助沉劑。
3.紡織工業(yè)：泡花堿在紡織工業(yè)中用于助染、漂白和漿紗，有助于提高紡織品的品質(zhì)和性能。
4.機械行業(yè)：在機械行業(yè)中，泡花堿廣泛用于鑄造、砂輪制造和金屬防腐劑等，有助于改 善機械產(chǎn)品的性能和延長使用壽命。
5.建筑行業(yè)：泡花堿在建筑行業(yè)中用于制造快干水泥、耐酸水泥防 水油、土壤固化劑和耐火材料等，有助于提高建筑材料的性能和安 全性。
6.農(nóng)業(yè)：泡花堿可用于制造硅素肥料，有助于改 善土壤結(jié)構(gòu)，提高農(nóng)作物的產(chǎn)量和品質(zhì)。
7.紙漿和紙張工業(yè)：泡花堿常用于紙漿和紙張工業(yè)中的漂白過程，有助于去 除紙漿中的雜質(zhì)和著色物質(zhì)，提高紙張的潔白度和純凈度。
8.食品加工：泡花堿在食品加工中也有一 定的應(yīng)用，如用作調(diào)味劑、膨脹劑和穩(wěn)定劑等，有助于改 善食品的口感和品質(zhì)。但需要注意的是，泡花堿在食品加工中的使用應(yīng)嚴格遵守食品安 全標準和規(guī)定。
9.器皿清潔：泡花堿可以用來清洗餐具和器皿，去 除食物殘渣和油垢，使器皿更加干凈衛(wèi)生。
10.滅火劑：泡花堿可以用作滅火劑的成分之一，在一些特定的火災(zāi)情況下，泡花堿可以與燃燒物質(zhì)反應(yīng)，阻斷火焰的傳播。
11.化學(xué)實驗：泡花堿是化學(xué)實驗中常見的試劑之一，可以用于中和酸溶液、調(diào)節(jié)實驗液的pH值，并在一些實驗中起到脫水劑的作用。
此外，泡花堿還可以作為粘合劑，廣泛應(yīng)用于紙板（瓦楞紙）紙箱的粘合?？偟膩碚f，泡花堿的應(yīng)用場景非常廣泛，幾乎遍及國民經(jīng)濟的各個部門。在使用泡花堿時，應(yīng)根據(jù)具體的應(yīng)用場景和需求，選擇合適的類型和規(guī)格，并嚴格遵守相關(guān)的安 全操作規(guī)程和環(huán) 保要求。
一、阻燃性能優(yōu)越
硅酸鈉在加熱時會產(chǎn)生熔融，并在木材表面形成一層玻璃狀涂層。這層涂層具有多重阻燃效果：
隔絕氧氣：硅酸鈉熔融后形成的涂層可以有 效地隔絕木材與空氣中的氧氣直接接觸，從而延緩燃燒速度。
吸收熱量：涂層在高溫下能夠吸收熱量，降低木材表面的溫度，進一步抑制燃燒。
提高碳化溫度：硅酸鈉水溶液可以增加木材的碳化溫度，使其更加難以燃燒。
二、化學(xué)穩(wěn)定性良好
硅酸鈉不容易與其他化合物發(fā)生反應(yīng)或分解，在長期使用中能夠保持其阻燃性能的有 效性。這種化學(xué)穩(wěn)定性確保了硅酸鈉所產(chǎn)生的涂層能夠長期保護木材，不易失效。
三、環(huán) 保無 毒
硅酸鈉在制備和使用過程中不產(chǎn)生有害氣體或副產(chǎn)品，對人體和環(huán)境無 害。這符合當下社會對于安 全和環(huán) 保的要求，使得硅酸鈉成為一種受歡迎的環(huán) 保型木材阻燃劑。
四、應(yīng)用性能優(yōu)異
易于加工：硅酸鈉易于加工和運用在各種形狀的木材表面上，可以適應(yīng)不同木材種類和阻燃等級要求。
涂層美觀：硅酸鈉所產(chǎn)生的涂層清潔、美觀，能夠提升木材的質(zhì)感和陳列效果。
五、作用機制深入
硅酸鈉溶液涂刷或浸木材后，能滲入縫隙和孔隙中，固化的硅凝膠能堵塞毛細孔通道，提高材料的密度和強度。硅酸鈉硬化后形成的二氧化硅網(wǎng)狀骨架，在高溫下強度下降很小，這使得硅酸鈉在高溫下仍能保持其阻燃性能。
綜上所述，硅酸鈉因其優(yōu)越的阻燃性能、良好的化學(xué)穩(wěn)定性、環(huán) 保無 毒的特點以及優(yōu)異的應(yīng)用性能，被廣泛用作木材阻燃劑。
